1. Giới thiệu chung

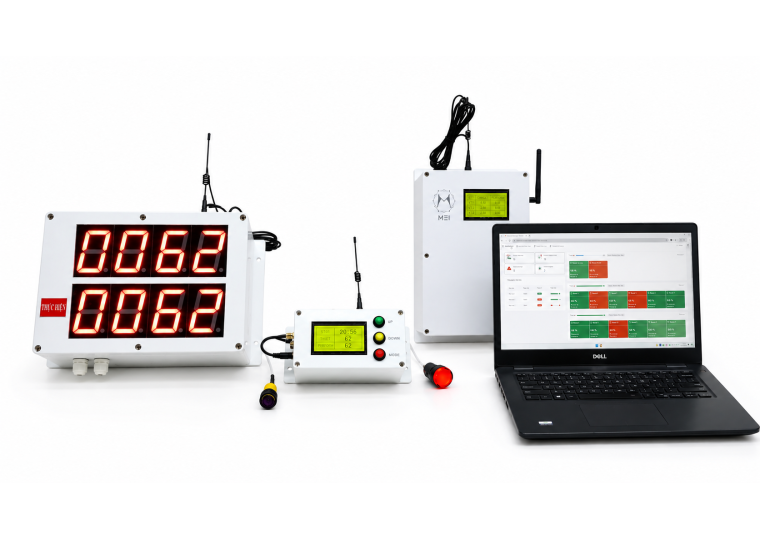

Hệ thống giám sát sản lượng nhà máy của MEI Group được thiết kế nhằm thu thập, hiển thị và truyền dữ liệu sản xuất theo thời gian thực. Giải pháp ứng dụng công nghệ LoRa IoT cho truyền dữ liệu không dây tầm xa, kết hợp bảng LED công nghiệp, kết nối LAN, và AP nội bộ để đảm bảo giám sát liên tục, chính xác và ổn định.

2. Cấu trúc hệ thống

• Thiết bị đo – Node LoRa:
  Mỗi dây chuyền hoặc khu vực sản xuất được gắn một thiết bị IoT sử dụng module LoRa RA-02/RA-07 để thu thập:

  • Sản lượng (xung đếm hoặc cảm biến công tắc/quang học)

  • Tốc độ sản xuất, trạng thái máy

  • Thời gian hoạt động/ngừng

• Gateway trung tâm:
  Thiết bị trung tâm (STM32/ESP32) có:

  • Bộ thu LoRa nhận dữ liệu từ các node

  • Cổng LAN hoặc WiFi AP kết nối với mạng nội bộ hoặc Internet

  • Giao tiếp MQTT/HTTP đồng bộ dữ liệu lên MEI ECO Server / Web giám sát

• Bảng LED hiển thị sản lượng:
  Hiển thị các thông tin chính:

  • Tổng sản lượng theo ca/ngày

  • Mục tiêu sản lượng

  • Tỷ lệ hoàn thành (%)

  • Cảnh báo khi sản lượng thấp hoặc lỗi thiết bị

3. Tính năng nổi bật

• Truyền dữ liệu tầm xa: LoRa kết nối ổn định trong phạm vi >1 km, phù hợp môi trường công nghiệp.

• Hiển thị tức thời: Bảng LED công nghiệp cập nhật mỗi giây, hiển thị rõ ràng tại xưởng.

• Giám sát tập trung: Gateway đồng bộ dữ liệu lên Server MEI ECO hoặc web nội bộ LAN.

• Giao diện quản lý:

  • Web dashboard hiển thị biểu đồ sản lượng, lịch sử theo ca/ngày/tháng.

  • Cảnh báo qua email/MQTT khi có lỗi hoặc sản lượng bất thường.

• Tự động lưu trữ: Tất cả dữ liệu được ghi xuống SD/Flash 16MB dự phòng khi mất mạng.

4. Ứng dụng thực tế

• Giám sát sản lượng dây chuyền đóng gói, dệt may, chế biến, nước giải khát...

• Theo dõi hiệu suất thiết bị (OEE), tỷ lệ lỗi sản phẩm, thời gian dừng máy.

• Hiển thị realtime tại xưởng và đồng bộ lên hệ thống điều hành của nhà máy.

5. Nền tảng MEI Group

Hệ thống hoạt động trong hệ sinh thái MEI ECO, bao gồm:

• MEI Gateway (LoRa + LAN + MQTT)

• MEI Display (LED hiển thị sản lượng)

• MEI ECO Cloud / Web giám sát

• MEI ECO App (Android/iOS)

→ Cung cấp chuỗi giải pháp “Edge to Cloud”: từ thiết bị đo – truyền – hiển thị – giám sát – phân tích dữ liệu sản xuất.
