1. Cảm biến đo lường (Sensor Core)

• Chip cảm biến: Sensirion SHT30 – chính hãng

• Công nghệ đo: CMOSens® (cảm biến số tích hợp đo nhiệt độ & độ ẩm)

• Hiệu chuẩn: Hiệu chuẩn sẵn tại nhà máy, lưu hệ số trong bộ nhớ nội

• Độ ổn định dài hạn:

  • Độ trôi độ ẩm: < ±0.25 %RH/năm

  • Độ trôi nhiệt độ: rất thấp, phù hợp vận hành 24/7

2. Thông số đo lường

Nhiệt độ

• Dải đo: –40 °C → +80 °C (tùy phiên bản có thể tới +125 °C)

• Độ chính xác: ±0.2 °C (điển hình), ±0.3 °C (tối đa)

• Độ phân giải: 0.01 °C

• Thời gian đáp ứng: < 2 s (không khí chuyển động)

Độ ẩm

• Dải đo: 0 → 100 %RH

• Độ chính xác: ±2 %RH (20–80 %RH), ±3 %RH toàn dải

• Độ phân giải: 0.01 %RH

• Khả năng chống ngưng tụ: Tốt, phù hợp môi trường ẩm cao

3. Giao tiếp & truyền thông

• Chuẩn giao tiếp: RS485

• Giao thức: Modbus RTU (Slave)

• Chế độ truyền: Half-duplex, đa điểm (multi-drop)

• Khoảng cách truyền:

  • ≤ 1200 m (cáp xoắn đôi, chống nhiễu)

• Tốc độ baud hỗ trợ: 1200 / 2400 / 4800 / 9600 / 19200 bps

• Thiết lập:

  • Địa chỉ Slave (1–247)

  • Baudrate

  • Parity (thường: 8N1 hoặc 8E1)

Thanh ghi Modbus (phổ biến)

• Nhiệt độ: 1 thanh ghi (INT16 / INT32), giá trị = Raw / 10 hoặc /100

• Độ ẩm: 1 thanh ghi (INT16 / INT32), giá trị = Raw / 10 hoặc /100

4. Nguồn cấp & tiêu thụ

• Điện áp hoạt động: 5 – 24 VDC (dải rộng)

• Dòng tiêu thụ:

  • Chế độ đo: < 15 mA

  • Chế độ chờ: vài mA

• Bảo vệ:

  • Chống đảo cực

  • Chống nhiễu nguồn công nghiệp

5. Cơ khí & vỏ bảo vệ

• Vật liệu vỏ: Kim loại (nhôm hoặc inox công nghiệp)

• Ưu điểm:

  • Độ bền cơ học cao

  • Chống va đập, rung động

  • Tản nhiệt tốt, tăng độ ổn định phép đo

• Chuẩn bảo vệ: IP65 / IP67 (tùy phiên bản)

• Kiểu lắp đặt:

  • Treo tường

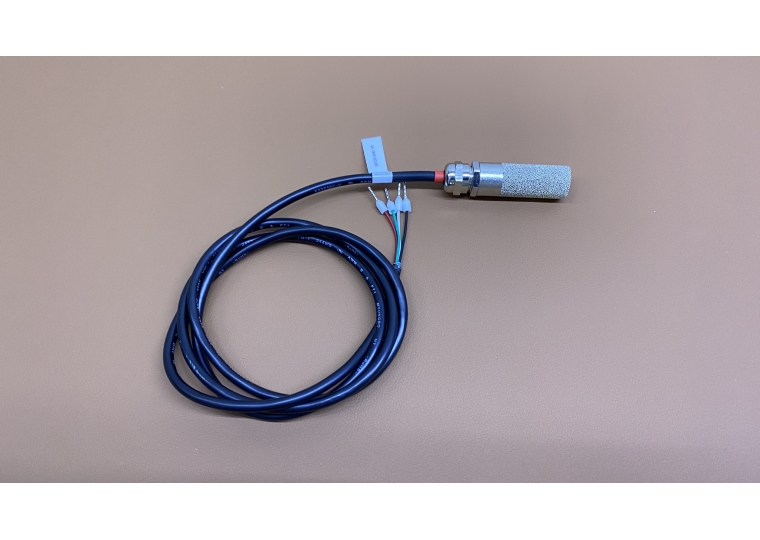

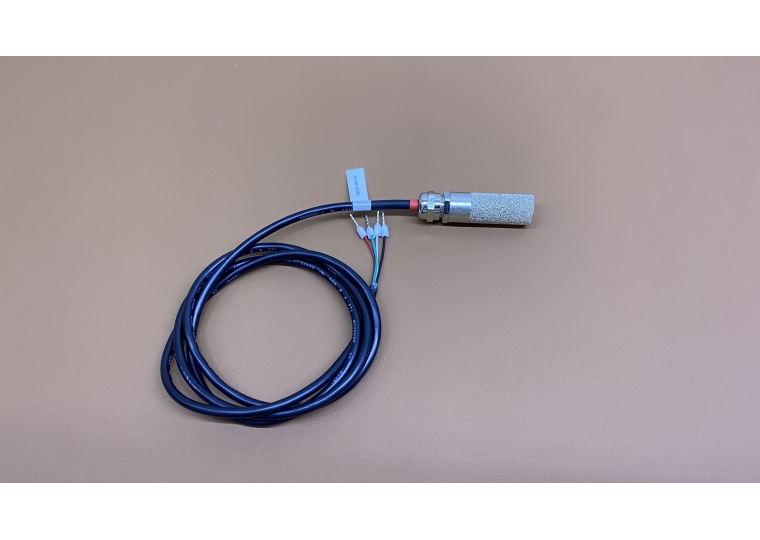

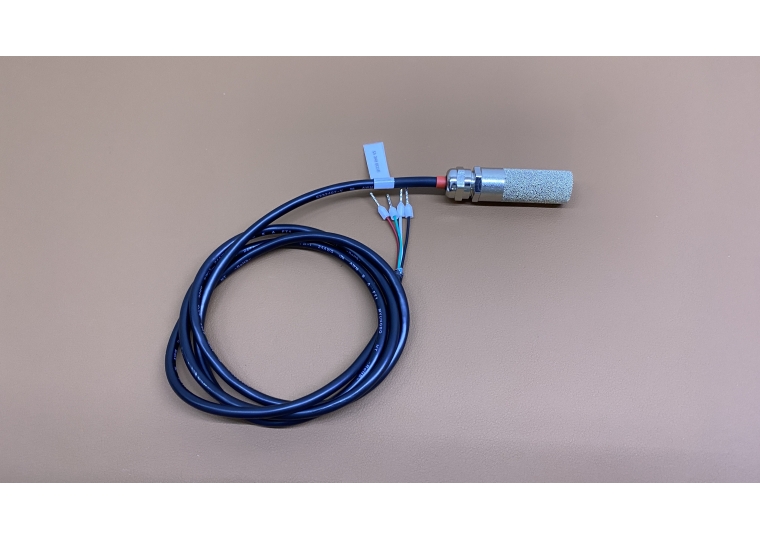

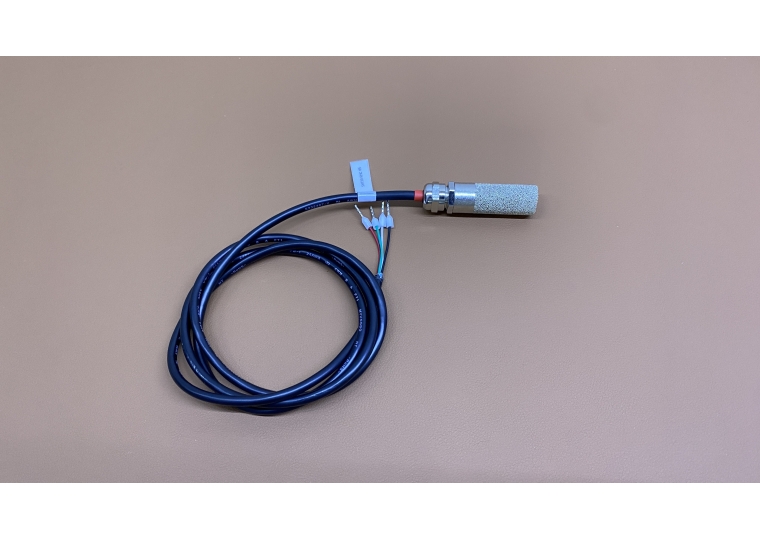

  • Đầu dò kim loại rời (probe)

  • Lắp trong tủ điện / ngoài trời có mái che

6. Điều kiện môi trường làm việc

• Nhiệt độ môi trường: –40 → +85 °C

• Độ ẩm môi trường: 0 → 100 %RH (không ngưng tụ kéo dài)

• Khả năng chống nhiễu: Phù hợp môi trường công nghiệp, trạm bơm, nhà máy

7. Ứng dụng tiêu biểu

• Giám sát nhiệt độ – độ ẩm trong nhà máy, kho lạnh

• Hệ thống HVAC, BMS

• Trạm quan trắc môi trường, IoT/IIoT

• Tủ điện, phòng máy, trạm bơm, trạm viễn thông
